IGBT专用检测3D AOI

详细介绍

WB IGBT专用检测3D AOI  / WB金线检测3DAOI

IGBT模块铝线键合视觉3D AOI检测,设备适用于IGBT模块键合之后的视觉AOI检测适用一次键合和二次键合.

半导体3DAOI

检测内容

1.可以检测出芯片表面的异物,脏污等;芯片破损,偏转,缺失,崩边,划痕,表面可见裂纹,升起,弹坑,堆叠,错片,贴反等
2.可以检测键合点缺失,键合点偏移,键合点形变量,键合点旁边的异物和沾污,键合点脱落,焊点尺寸等
3.检测出引线的缺失,检测出引线明显的断裂,检测出引线与引线的间距,短路,散线,飞线,线弧过低及过高等

技术优势:

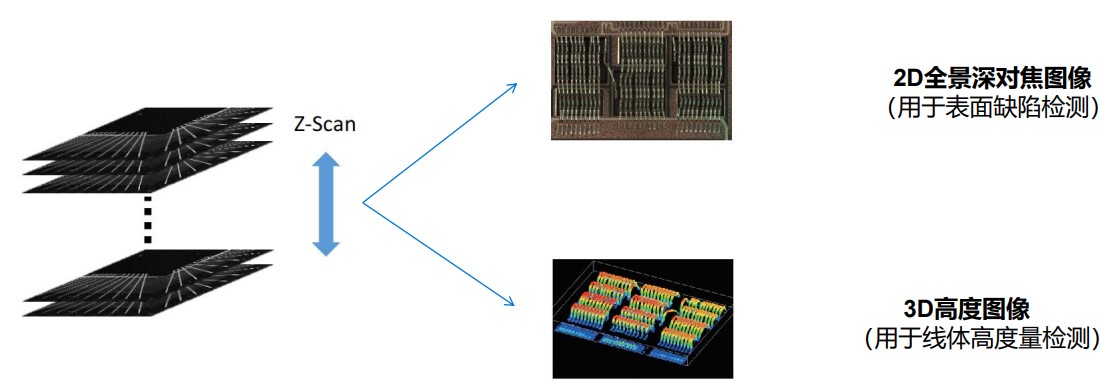

01.结合多路光源系统(同轴+高角度+低角度),完美获取3D图像及高清全景深2D图像
02.复杂外观缺陷能力
03. 高精度多重聚焦3D成像算法
04.3D高度图像(用于线体高度量检测)

设备特点:

01.2D+3D全覆盖
02.检出率>99.9%
03.无限景深
04.编程时间:极速编程
05.外观检测 AI算法
06.针对不同的器件可配置检测选型
07. 高密度大理石平台,为高精度成像提供保障
08.具备SECS/GEM 通讯接口

IGBT外观检测:
